全橋式（半橋式）周邊傳動刮泥機

XY周邊傳動刮泥機用于城市污水處理廠、自來水廠以及工業廢水處理中輻流式圓形沉淀池和濃縮池中，排除沉降在池底的污泥和撇除池面的浮渣。

工作原理

驅動裝置帶動刮泥機繞沉淀池中心旋轉，原水經沉淀池沉淀后，上清液從溢流堰板排出，沉淀于池底的污泥，在對數螺旋曲線形刮板的推動下，緩慢地沿池底流向中央集泥槽內，通過排泥管排出。同時池面浮渣被撇渣板刮集至浮渣擋板附近的區域，當撇渣裝置耙渣板經過浮渣筒時，浮渣被刮至浮渣筒落渣口，水流沖洗浮渣通過排渣管排出到池外旁邊的浮渣井中。合理的浮渣井結構使得渣水有效分離。

XY周邊傳動刮泥機還可以用于輻流式污泥濃縮池中，這時在工作橋下安裝豎向柵條，可提高污泥濃縮效果。

適用范圍

◆ 用于城市污水處理廠、自來水廠以及工業廢水處理中輻流式圓形沉淀池，排除沉降在池底的污泥和撇除池面的浮渣；

◆ 用于輻流式污泥濃縮池中，排除沉降在池底的污泥，并可根據需要撇除池面的浮渣。

主要特點

◆ 刮泥板采用一條整體連續對數螺旋曲線形式，刮泥效果好；

◆ 采用耐磨工程塑料滾輪支撐刮板沿池底行走，運行安全，越野性能好；

◆ 半橋式刮泥機除主刮泥裝置外，還安裝有獨特的輔助刮泥裝置，確保及時排泥。

◆ 工作橋采用桁架結構，橋上踏面為花紋鋼板，強度高，重量輕，能耗省；

◆ 驅動行走輪外包實心高耐磨聚氨酯橡膠，不需軌道，強度高，壽命長。

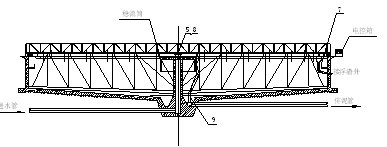

全橋式外形結構圖
